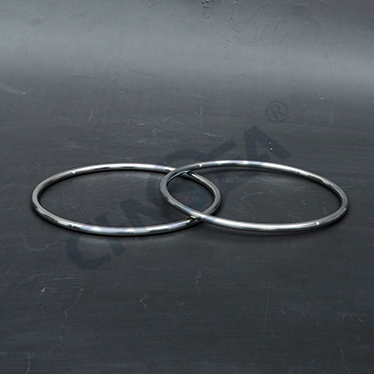

金属环垫常见的结构形式有R型椭圆垫、R型八角垫、RX型八角垫、BX型八角垫。
1.R型椭圆垫：标准椭圆型金属环垫 用于有标准凹槽的法兰。
2.R型八角垫：标准八角型金属环垫 用于有标准凹槽的法兰。
3.RX型八角垫：耐压达700bar 用外密封面和法兰接触，可以和标准R型环垫互换。
4.BX型八角垫：耐高压1500bar 用增强法兰接触面上的垫片底座压力而产生的内部系统压力实现自我密封控制。用于API BX法兰和榫槽法兰。
