八角垫BX系列效果图

八角垫BX系列效果图

BX型垫片

BX型RTJ垫圈制造符合API 6A、6B和ASME b16.20标准,适合API ASME/ANSI B16.5法兰。

样式RX是一个压力能量适应的标准样式R垫片。RX的设计,以适应同一个标准的R R槽设计,使接合互换。修改后的设计采用了压力能量影响。提高密封效率作为系统内部压力增加。

压力:5000-20000 PSI

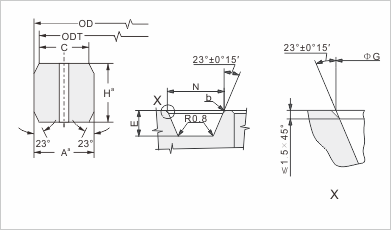

公差:(mm)

A *(环的宽度)

+ 0.20,-0.000

*(孔尺寸)

±0.5

h(环的高度)

+ 0.20,-0.000

外径(外径)

0、-0.150

23 *(角)

1/4°


注1:环的半径应为8%~12%的环高度H。

一个压力通道孔要求每环中心线*宽度* *和高* H * 0.008inches加公差是允许的。只要宽度或高度的变化在整个圆周上不超过0.004英寸

也可用于海底应用设计。

环号

PRESSLURE ALASSES, API 6BX

外直径

OD

环高

H

环宽

A

孔尺寸

D

环垫重量

Ibs.

for APL 66x flanges

2000

3000

5000

10000

15000

20000

Bx150

-

-

-

1 11/16

1 11/16

-

72.19

9.30

9.30

1.59

0.295

Bx151

-

-

-

1 13/16

1 13/16

1 13/16

76.40

9.63

9.63

1.59

0.337

Bx152

-

-

-

2 1/16

2 1/16

2 1/16

84.68

10.24

10.24

1.59

0.425

Bx153

-

-

-

2 9/16

2 9/16

2 9/16

100.94

11.38

11.38

1.59

0.632

Bx154

-

-

-

3 1/16

3 1/16

3 1/16

116.84

12.40

12.40

1.59*

0.875

Bx155

-

-

-

4 1/16

4 1/16

4 1/16

147.96

14.22

14.22

1.59

1.22

Bx156

-

-

-

7 1/16

7 1/16

7 1/16

237.92

18.62

18.62

3.18

4.14

Bx157

-

-

-

9

9

9

294.46

20.98

20.98

3.18

6.55

Bx158

-

-

-

11

11

11

352.04

23.14

23.14

3.18

9.60

Bx159

-

-

-

13 5/8

13 5/8

13 5/8

426.72

25.70

25.70

3.18

14.41

Bx160

-

-

13 5/8

-

-

-

402.59

23.83

13.74

3.18

6.75

Bx161

-

-

16 3/4

-

-

-

491.41

28.07

16.21

3.18

-

Bx162

-

-

16 3/4

16 3/4

16 3/4

-

475.49

14.22

14.22

1.59

-

Bx163

-

-

18 3/4

-

-

-

556.16

30.10

17.37

3.18

-

Bx164

-

-

-

18 3/4

18 3/4

-

570.56

30.10

24.59

3.18

-

Bx165

-

-

21 1/4

-

-

-

624.71

32.03

18.49

3.18

-

Bx166

-

-

-

21 1/4

-

-

640.03

32.03

26.14

3.18

-

Bx167

26 34

-

-

-

-

-

759.36

35.87

13.11

1.59

-

Bx168

-

26 34

-

-

-

-

765.25

35.87

16.05

1.59

-

Bx169

-

-

-

5 1/8

-

-

173.51

15.85

12.93
